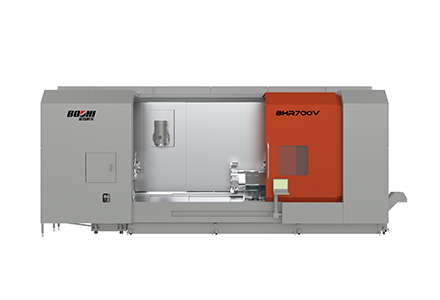

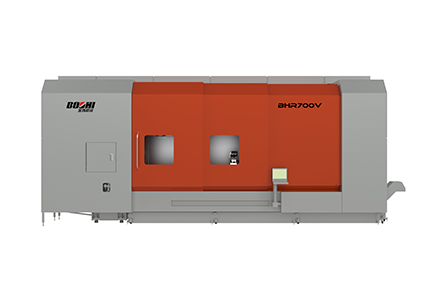

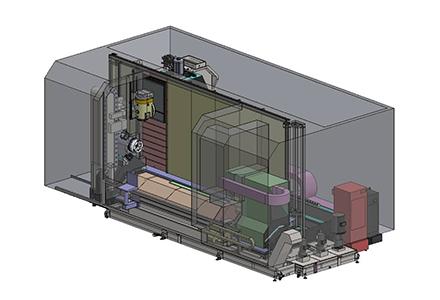

项目

单元

尺度规格
(尾座+中心架)

副主轴规格

加工领域

床身上的回转直径

mm

φ700

φ700

最大加工直径（上/下刀架）

mm

φ700

φ700

最大加工长度

mm

1594

1594

主轴过棒料能力

mm

φ80

φ80

工件主轴承沉能力

kg

盘300
，轴700

(盘650
，轴700)

盘300
，轴700

(盘650
，轴700)

行程

X轴

mm

845

845

Z轴

mm

1675

1675

中心架

mm

1265

-

W轴(第2主轴或尾座)

mm

1270

1570

Y轴

mm

430(±215)

430(±215)

B轴

deg

-30~+210

-30~210

C轴

deg

旋转轴

旋转轴

进给

急剧进给速度           X轴

m/min

36

36

Z轴

m/min

36

36

Y轴

m/min

36

36

W轴

m/min

8

30

B轴

r/min

40

40

C轴

r/min

200

200

导轨方式           X/Y/Z/W

滚柱线性导轨

第１主轴
(主轴)

卡盘尺寸

inch

10"

转速

r/min

max 4000

电机功率(S6-40%/S1-100%)

kw

37.8/20.9

额定/最大扭矩

Nm

200/330

最幼分辨率(C1轴)

deg

0.0001

主轴鼻端

-

A2-8

主轴通孔直径

mm

φ91

主轴轴承内径

mm

φ130

C1轴锁紧扭矩

Nm

1800

第2主轴
(副主轴)

卡盘尺寸

inch

-

10"

转速

r/min

-

max 4000

电机功率(S6-40%/S1-100%)

kw

-

37.8/20.9

额定/最大扭矩

Nm

-

200/330

最幼分辨率(C2轴)

deg

-

0.0001

主轴鼻端

-

-

A2-8

主轴通孔直径

mm

-

φ91

主轴轴承内径

mm

-

φ130

C2轴锁紧扭矩

Nm

-

1800

上刀架
(Milling Spindle)

刀具大局

HSK-A63(CAPTO C6)

B轴锁紧分度角度

deg

肆意角度

B轴传动方式

电机直驱

B轴分度功夫

s

1/90°

B轴额定输出扭矩(S1-100%)

Nm

1000

B轴最大输出扭矩

Nm

2000

B轴锁紧扭矩

Nm

3000

刀具装置地位

把

1

车削刀具尺寸    表径／内径

mm

□25/40

铣主轴转速

r/min

max 12000

铣主轴功率(S6-40%/S1-100%)

kw

41.8/35

铣主轴额定/最大扭矩

Nm

83/100

铣主轴锁紧扭矩

Nm

480

中心出水压力

MPa

2.4(Max 10)

尾座

锥孔的大局

MT-5

-

尾座套筒移动量

mm

100

-

ATC

刀柄大局

HSK-A63(CAPTO C6)

刀具收纳把数

把

40（80、120）

刀具最大直径

mm

φ90/φ125(无相邻接刀具)

最大刀具长度

mm

500

最大刀具沉量

kg

12

NC装置

SIEMENS

SIEMENS ONE (华中数控848)

动力源

电源/容量

V/kVA

AC3~380V±10%/75

电源频率

Hz

50±1

气源压力

MPa

≥0.6

气源流量（ANR:尺度状态）

L

550

容量

水箱

L

500（含CTS水箱容积）

液压油

L

30

水冷机

L

70

表形尺寸

长×宽×高

mm

7450×3330×3250（含排屑器等）

净沉/毛沉

kg

19300/19600（标配）
